220V定時開關和380V交流接觸器怎么接線？
當前市場上定時開關基本的都是220V的，但在實際的生活需求中，是存在380V的電器的，比如說三相電的水泵、電機等等，想用定時開關控制三相電用電器，需要連接一個380V的交流交流接觸器，那么220V定時開關和380V交流接觸器怎么接線？

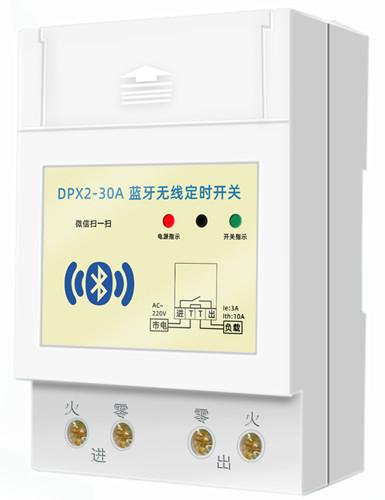

定時開關
1.需要準備一個4P空氣開關（也就是有4個接線端子的開關）。
2.把空氣開關和220V定時開關接上，也就是空氣開關右側的兩根線接在220V定時開關左邊的接線端子上。
3.把空氣開關和380V交流接觸器接上，空氣開關左側的三根線，連接在380V交流接觸器的L1、L2、L3上面。
4.把220V定時開關和380V交流交流接觸器接上，定時開關右側出線端線，連接380V交流接觸器的A1、A2上面。
5.把380V交流接觸器的T1、T2、T3三根線，接在三相電的用電器上就可以了。
定時開關和380V交流接觸器接線圖
之所以會(huì )用到380V的交流接觸器，主要是配合三相電用電器，所以在接線的時候，注意交流接觸器是220V的還是380V的。
容－源－電－子－網－為你提供技術支持非常感謝用戶hhldzkjyxgs 的投稿！
