定時開關的工作原理是什么？

時間:2020-09-18 17:46:24來源: 作者:紅黃藍電子 點擊:次

定時開關：以單片微處理器為核心，配合電子電路等組成的電源開關控制裝置，能以天或星期循環且多時段的控制用電器的開閉。

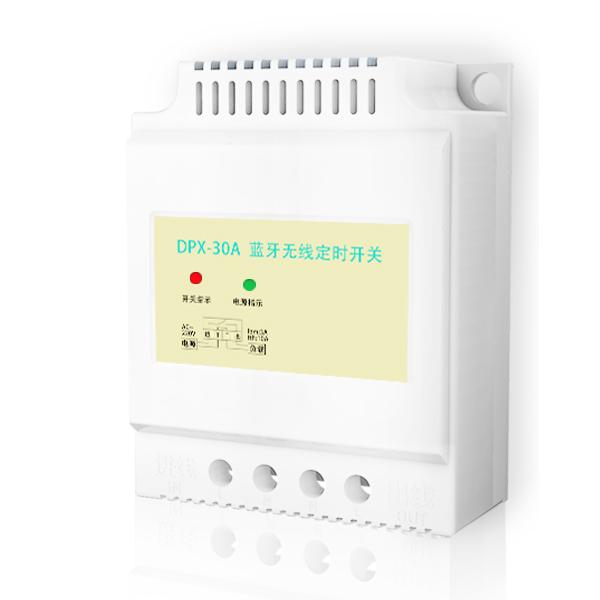

目前市場新型藍牙定時開關：設置時間可以從1分鐘到168小時（一個星期），每日最多可設置30組，且有多路控制功能。一次設定長期有效。

定時開關

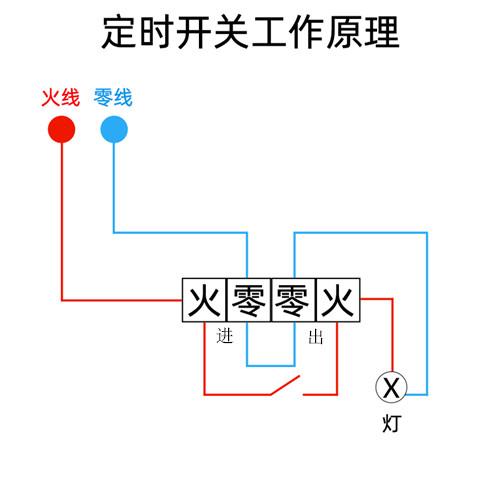

定時開關的工作原理：（根據下圖講解）

定時開關工作原理

1.藍牙定時開關四個接線柱從左到右是火→零→零→火。老式按鍵式的定時開關四個接線柱從左到右是T→進→T→出（T代表是零線）。

2.定時開關內部進線端的零線和出線端的零線是直接連接的（直接跳通的），是不經過電路的，也沒有開關（所謂定時開關控火不控零）。

3.定時開關內部火線是有開關的，簡單的理解定時開關控制是火線，是不控制零線的。

4.接線的時候火零線一定不能接錯位置，進線端左邊是火線和零線，出現端右邊是零線和火線。

5.接線的時候最好用不同顏色的線區分開，比如說火線用紅色，零線用藍色。
