大功率電器安裝定時開關怎么接線？

時間:2020-07-22 14:15:48來源: 作者:保函經理 點擊:次
定時開關和交流接觸器的接線步驟，簡單理解就是定時開關控制交流接觸器，交流接觸器控制大功率電器，實現對電器的定時開、關控制。

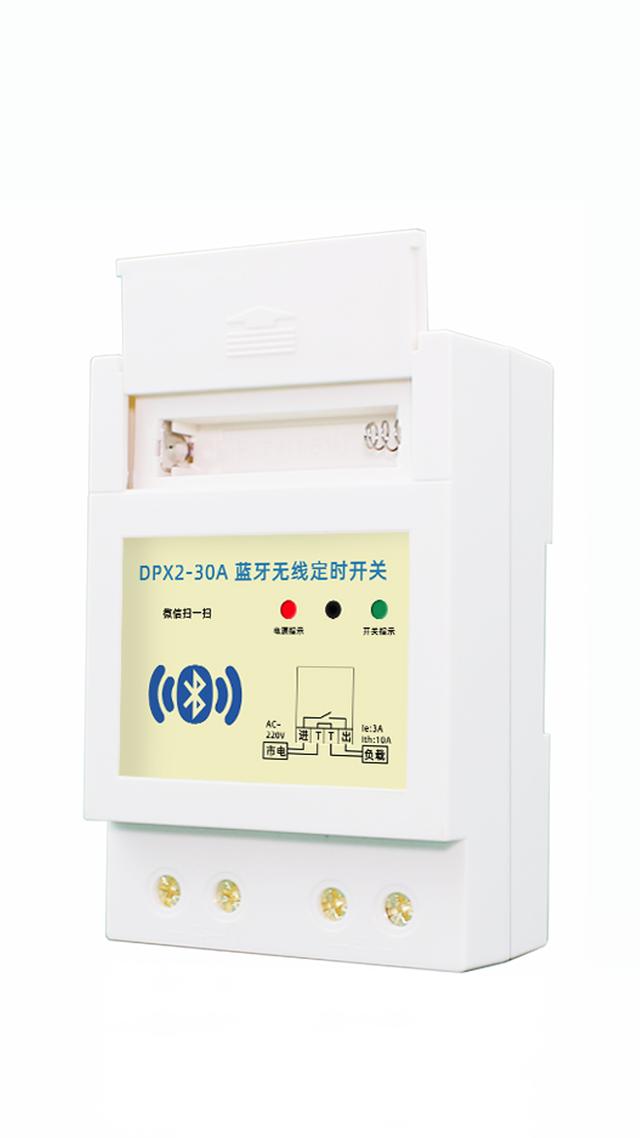

藍牙定時開關是在老式按鍵式定時開關的基礎上，去掉了老式開關的按鍵，增加了藍牙功能，主要是為了和手機進行連接，控制電器的開、關，以及設置定時開關。

大功率電器安裝定時開關怎么接線？

藍牙定時開關可直接控制簡單的電路（功率小于660W的電器），比如說照明燈等功率較小的電器。在控制大功率電器（比如電機等）的時候，需要配合交流接觸器使用。

交流接觸器：具有可頻繁接通大電流控制電機的裝置，用于負載功率過大時，定時開關無法帶動大功率電器的時候使用。

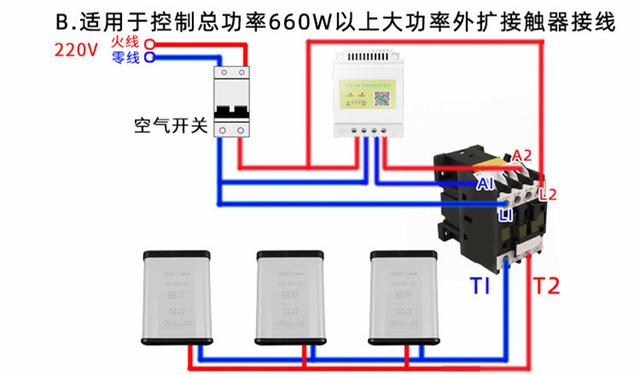

定時開關和交流接觸器怎么接線？

1.確�？諝忾_(kāi)關通電，然后把空氣開關和定時開關接上（左邊的線），確保連接正確（合上空氣開關，定時開關指示燈亮）。

2.先把大功率電器和交流接觸器線接上（也就是交流接觸器的出線），大功率電器的火零線接到交流接觸器的T1和T2。

3.連接交流接觸器的出線，接到空氣開關上面，空氣開關的火零線連接交流接觸器的L1、L2上面。

4.連接交流接觸器的進線，接到定時開關上面，定時開關的火零線連接交流接觸器的A1、A2上面。

5.閉合空氣開關，打開手機小程序，點擊開機，看電器是否運轉正常，來確定線路連接是否正確。

大功率電器安裝定時開關怎么接線？

以上就是大功率電器安裝藍牙定時開關的接線步驟，也就是定時開關和交流接觸器的接線步驟，簡單理解就是定時開關控制交流接觸器，交流接觸器控制大功率電器，實現對電器的定時開、關控制。
