藍牙定時器怎么連接交流接觸器？

時間:2020-07-08 15:53:34來源: 作者:紅黃藍電子 點擊:次
藍牙定時開關控制總功率為660W，所以當控制總功率>660W的時候，需要添加交流接觸器，以免開關被燒壞。

首先要知道藍牙定時器是做什么的？

定時器也就是定時開關，常見的話可以在路燈或者照明燈控制箱中見到，比如說路燈晚上六點亮，早上七點鐘熄滅，基本上都是定時器控制的。

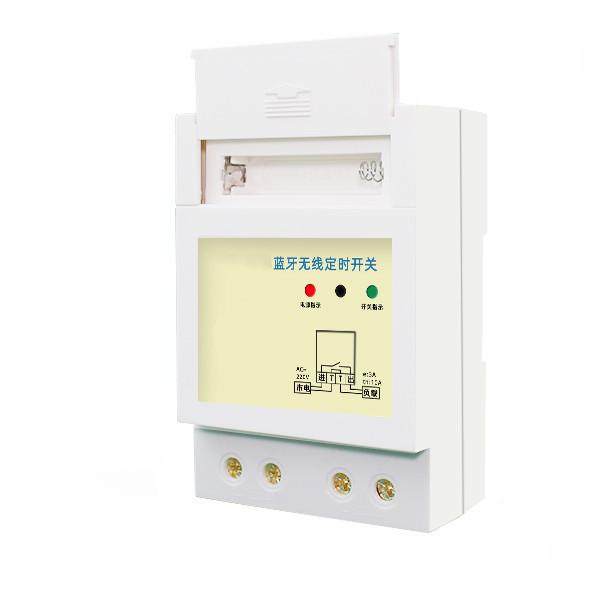

定時開關



除了控制照明之外，還可以控制電動機或者電器。

使用定時器控制除照明，以外其他電器，要知道定時器的最大支持負載是多少？藍牙定時器最大負載，除了知道最大支持負載以外，還要查看定時器的觸點情況，自帶的觸點是否夠用，如果不足夠，就需要配交流接觸器使用。

觸點容量不足，就需要在定時器后面連接交流接觸器，這樣就不需要考慮定時器觸點是否充足，能否能帶動用電器。

在使用藍牙定時器控制除照明以外負載時，最好連接一臺交流接觸器，這樣可以省去很多不必要的麻煩。



定時開關



簡單理解就是利用定時器來控制接觸器線圈，接觸器主觸點控制其他電器。

定時器左邊兩個接線柱是進線，接電源220伏電源，右邊兩個接線柱是輸出，接接觸器線圈。

需要注意的是接觸器也要選擇220V電壓的。

設置好開關時間，到開啟時間時，開關輸出給接觸器線圈，接觸器吸合，主觸點閉合，電器啟動。到關閉時間后，開關斷開，接觸器釋放，電器停止。

藍牙定時開關控制總功率為660W，所以當控制總功率>660W的時候，需要添加交流接觸器，以免開關被燒壞。
