時控開關不接交流接觸器可以使用嗎？

時間:2021-04-26 09:58:25來源: 作者:紅黃藍電子 點擊:次

時控開關不接交流接觸器是可以使用的。

首先要明白時控開關為什么要接交流接觸器，而不是盲目的添加。

藍牙時控開關直接負載建議不超過1320w，當所接負載電器功率小于1320w時，是可以直接用時控開關控制的。

時控開關不接交流接觸器可以使用嗎？

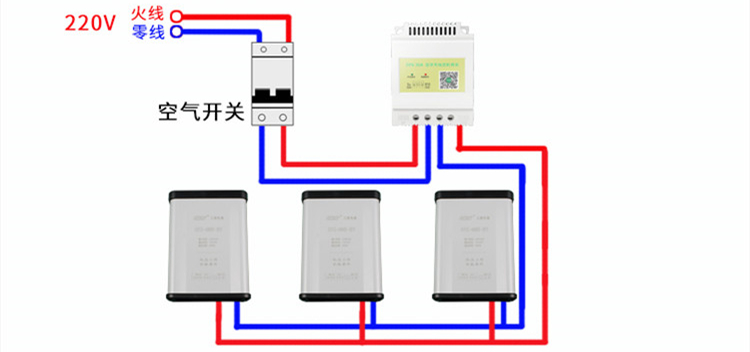

時控開關接線圖

交流接觸器在電路中起接通或斷開電源開關的作用。也就是說當時控開關所接負載電器功率大于1320w時，需要添加交流接觸器使用，以免時控開關被燒壞。

安裝交流接觸器后，由時控開關控制交流接觸器，交流接觸器來控制電器。

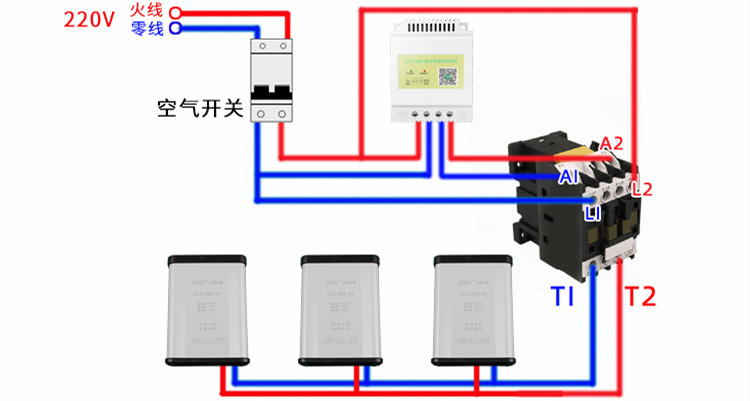

時控開關與交流接觸器接線。

1.空氣開關的火零連接在時控開關進線口。

2.空氣開關的火零連接在交流接觸器的L1、L2上。

3.定時開關出線連接到交流接觸器的A1、A2上。

4.交流接觸器的T1和T2連在用電器上。

時控開關不接交流接觸器可以使用嗎？

時控開關和交流接觸器接線圖
